我們知道導電滑環在360°旋轉設備之間傳遞功率和數據，但這是怎么發生的？滑環工作原理是什么？

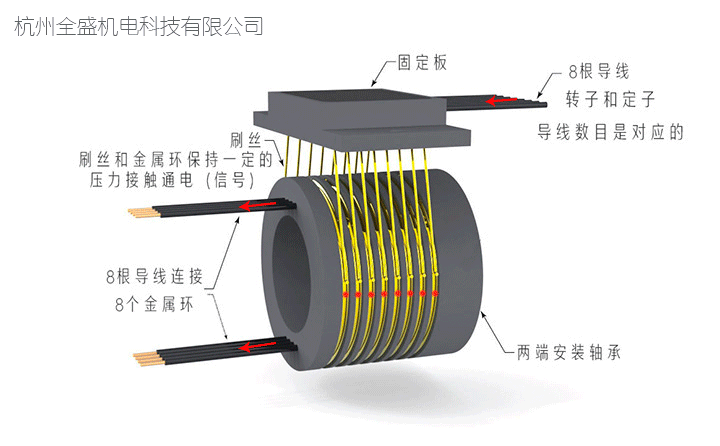

在基本層面上，滑環由兩個主要部件組成，導電環和電刷，要么導電環轉動-電刷靜止，要么電刷旋轉-導電環靜止，這2種工作狀態沒有本質的區別，滑環組件中的金屬環和電刷的數量根據設備的需要而變化，許多滑環都包含在金屬外殼內，以保護它們免受灰塵，濕氣和其他可能導致其故障的因素的影響，如果使用環境比較好的話，一般也做成工程塑料外殼，成本比較低，導電滑環也不容易損壞。具體的導電滑環工作原理圖如下圖所示：
圖示為銅環轉動，刷絲固定，設備的兩端導線數量肯定是一一對應的，比如8路線進去，同樣8路線出來，下圖定子刷絲接觸銅環的時候一路導線又各分成2路，主要是防止一個路線損壞，另外一個還可以正常工作！

電刷觸頭總是成對的，一分二，防止一路損壞，另一個還可以工作，由金屬銅石墨或銀石墨制成（現在基本上都是三元合金絲，更加結實耐磨），并與旋轉金屬環的外側摩擦，當組件的一部分旋轉時，它們保持連續的電連接，雖然每個環通常只有一個刷對，但是電流強度不同可能需要每個電路使用四對甚至更多對，三元合金絲的直徑一般是固定的，遇到大電流的設備時，每一路可能會幾十根刷絲組合使用，確保大電流時不會燒毀。

導電環由導電金屬制成，通常是黃銅，但也可以鍍銀或鍍金（工業金，不是佩戴的金銀首飾的金），并且通常安裝在中心軸上，但與中心軸絕緣，環之間以及環和軸之間的絕緣材料由尼龍，酚醛塑料或其他非導電材料制成，當環轉動時，電流通過電刷傳導到導電環形連接，這就是導電滑環工作原理。
